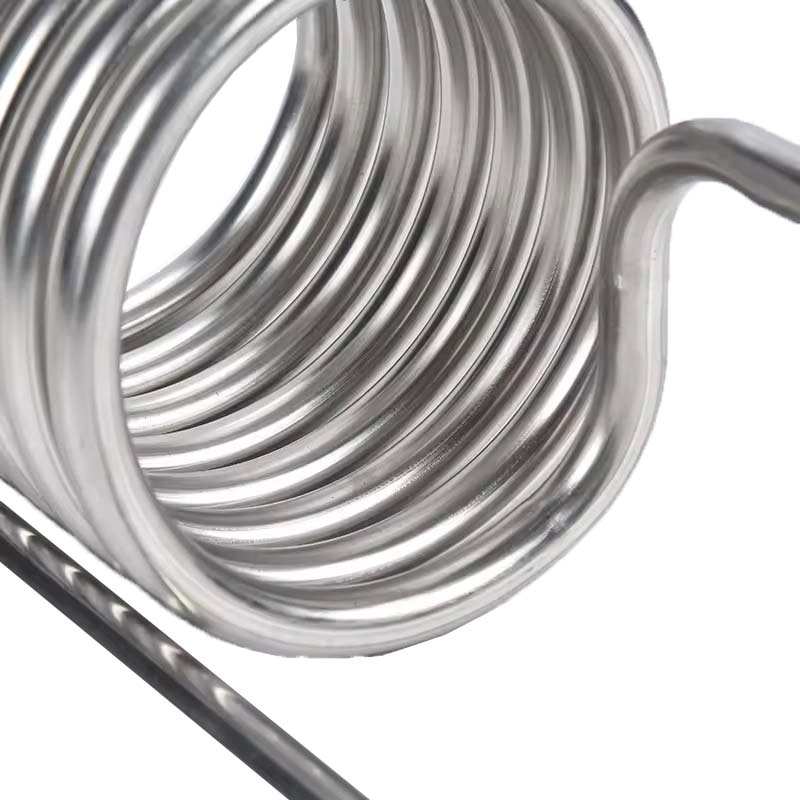

Stainless steel coiled pipes , with their compact structure, efficient heat transfer performance, and excellent corrosion resistance, are widely used in chemical reactions, refrigeration systems, heat exchange equipment, and other fields. Their manufacturing process integrates materials science and precision processing technology, requiring precise control of multiple processes to ensure the dimensional accuracy, mechanical properties, and operational reliability of the coiled pipes.
The first step in manufacturing stainless steel coiled pipes is to select appropriate pipes according to the application scenario.在材料方面，304条不锈钢主要用于一般工作条件（例如民用热水循环）。它含有18％的铬和8％的镍，具有基本的耐腐蚀性和良好的可塑性，适合形成弯曲。在高度腐蚀性的环境中，例如化学工业和海洋应用，需要316升不锈钢。由于添加了2-3％的钼，其对蚀蚀和缝隙腐蚀的耐药性得到显着提高。 For ultra-low temperature refrigeration systems (such as -196℃ liquid nitrogen transportation), 904L super austenitic stainless steel is often used to ensure toughness in extreme temperatures. 管道规格需要根据弯曲管的弯曲半径和工作压力确定。薄壁管（壁厚为0.5-2mm）适合制造小摩擦盘管的管道（弯曲半径≤5倍管道直径的5倍）。例如，家用空调的蒸发器线圈通常使用直径为φ6-φ12mm的薄壁304管。厚壁的管道（壁厚为3-10mm）用于高压场景，例如化学反应器的加热线圈，主要是使用直径为φ20-φ50mm的316升管，以承受10MPA以上的工作压力。另外，还需要考虑管道的表面状态。明亮的退火管道具有光滑的内壁，可以降低耐液性，适合卫生场景，例如食物和药物。
线圈形成是制造过程的核心。有必要根据管道规格和弯曲要求选择适当的弯曲过程，关键是控制弯曲过程中壁厚的变化和卵子。
Thic腐蚀K墙的大直径管（例如φ25-φ80mm）需要热弯曲过程。首先，需要弯曲的管道的一部分被加热至800-1050℃（奥氏体不锈钢的易于弯曲温度范围），并通过中等频率感应加热，保持温暖5-10分钟以使温度均匀，然后通过液压压力推动模具。在热弯曲期间，必须连续引入氮以防止高温氧化。对于弯曲半径较大的盘绕管（例如管道直径≥10倍），可以使用无芯热弯曲，但是弯曲后需要进行舍入处理以确保管道直径偏差≤±0.5mm。
特殊形状的盘绕管（例如带有逐渐变化的螺旋直径的圆锥形线圈）需要三维的CNC弯曲设备。通过实时调节模具角度和进食量，可以实现复杂的轨迹弯曲，形成精度高达±0.1mm/m。
当需要将单的长度 根管道 不足或需要组合多个盘绕管的部分时，需要焊接连接，并且焊接质量直接影响盘绕管的密封。
激光焊接或钨惰性气（TIG）焊接主要用于薄壁管焊接。激光焊接具有很小的热影响区（≤0.3mm），适用于低于φ10mm的管道，焊接速度为1-3m/min/min，焊接强度达到了90％以上的碱金属。 TIG焊接适用于具有φ12-φ25mm的管道。在焊接过程中，需要填充相同的材料焊接线（例如带有ER308焊接线的304管），并且保护气为氩气，纯度为99.99％，流速为10-15L/min，以避免焊接氧化。
淹没的电弧焊接或金属惰性气体（MIG）焊接通常用于厚壁管焊接。淹没的电弧焊接用通量覆盖弧线，该弧度可以一次以最高10mm的厚度焊接接缝，适用于φ50mm上方的管道。 MIG焊接使用自动电线馈电，焊接效率比TIG焊接高3-5倍。焊缝需要进行X射线缺陷检测，以确保没有孔，炉渣包容或其他缺陷。
焊接后，焊缝需要被钝化。将其在20％的硝酸溶液中浸泡10-15分钟，然后用干净的水冲洗以恢复其耐腐蚀性。
冷弯曲或焊接后，盘绕管中存在残留应力，这可能在使用过程中会导致应力腐蚀，并且需要通过热处理消除。
由冷弯曲形成的薄壁盘绕管进行明亮的退火处理。将盘绕的管子放入连续的退火炉中，在氮气保护下加热至1050-1100℃，保持3-5分钟，然后迅速冷却（冷却速率≥50℃/s），以恢复钢的高核结构并消除工作耐加工。治疗后，管道的伸长率可以从冷弯曲后的30％增加到45％以上，并且韧性显着提高。
热弯曲或焊接后，厚壁的盘绕管需要总体淬火和回火处理。它们被加热至900-1000℃，并保持温暖1-2小时（通过每25mm的壁厚增加1小时来计算），然后用炉子冷却至600℃，并进行气冷以消除焊接应力和热变形。对于低温环境中使用的盘绕管，还需要-196℃深冷却处理以减少保留的奥氏体含量并改善低温撞击韧性。
尺寸检查：使用激光轮廓仪测量盘绕管的螺旋直径，螺距和弯曲半径。偏差必须满足设计要求（通常≤±1mm）；使用壁厚量规来检测弯曲部分的壁厚变化，外部稀薄量不得超过原始壁厚的15％。
严格检查：进行测试压力的静静力测试，是工作压力的1.5倍，在压力持有30分钟后没有泄漏；对于气体传输管道，需要氦质谱泄漏检测，并且泄漏速率≤1×10⁻⁹pa·m³/s。
机械性能检查：进行拉伸试验的采样，焊缝强度必须≥85％的碱金属强度；在弯曲测试中，样品在弯曲180°后不得裂缝。
耐腐蚀性检查：在盐喷雾测试室内进行48小时的中性盐喷雾测试，表面不得出现红色锈蚀。
通过严格遵循上述过程， 可以制造满足不同工作条件需求的随着材料技术和加工设备的发展，不锈钢盘绕管正在发展朝着更精确和对极端环境的抵抗力。 不锈钢盘绕管，服务寿命通常为10 - 20年，在化学工业，制冷，能源和其他领域中起着关键作用。
